Industriell gass- og oljebestandig kabling: En praktisk valgveiledning

Olje- og gassarbeid gir sjelden kabling et enkelt liv. En parkabel kan se enkel ut, men i et raffineri, på et boregulv eller rundt en drivstoffterminal må den overleve hydrokarbonkontakt, varmesyklus, vibrasjon, nedvasking og noen ganger kontinuerlig bevegelse. Industriell gass- og oljebestandig kabling er det praktiske svaret når en vanlig tvunnet kabel ville mykne, svelle, sprekke eller miste signalkvaliteten for tidlig. Det nyttige spørsmålet er ikke bare "er det oljebestandig?" men "hvilken olje, ved hvilken temperatur, hvor lenge og under hvilke mekaniske forhold?"

Hva industriell gass- og oljebestandig parkabling faktisk er

Parkabling bruker to isolerte ledere vridd sammen for å bære et signal. På industrianlegg kan dette signalet være RS-485, instrumentering, kontrolldata, Ethernet eller en lavnivåsensortilkobling. Parkonstruksjonen hjelper til med å avvise common-mode-støy, men den gjør ikke i seg selv kabelen egnet for olje- og gassservice. Motstanden kommer fra hele bygget: ledertråding, isolasjonsmateriale, fyllstoffer, tape, skjold, indre kappe og ytre kappe.

En kabel som selges for disse miljøene bør behandles som en konstruert enhet i stedet for en vare. Jakken må motstå de spesifikke væskene den vil møte. Isolasjonen skal beholde sine elektriske egenskaper. Skjoldet må forbli effektivt etter bøyning og avslutning. Og kabelen må passe til installasjonsmetoden, enten den er festet i et brett, trukket gjennom rør eller bøyes i en maskin i bevegelse.

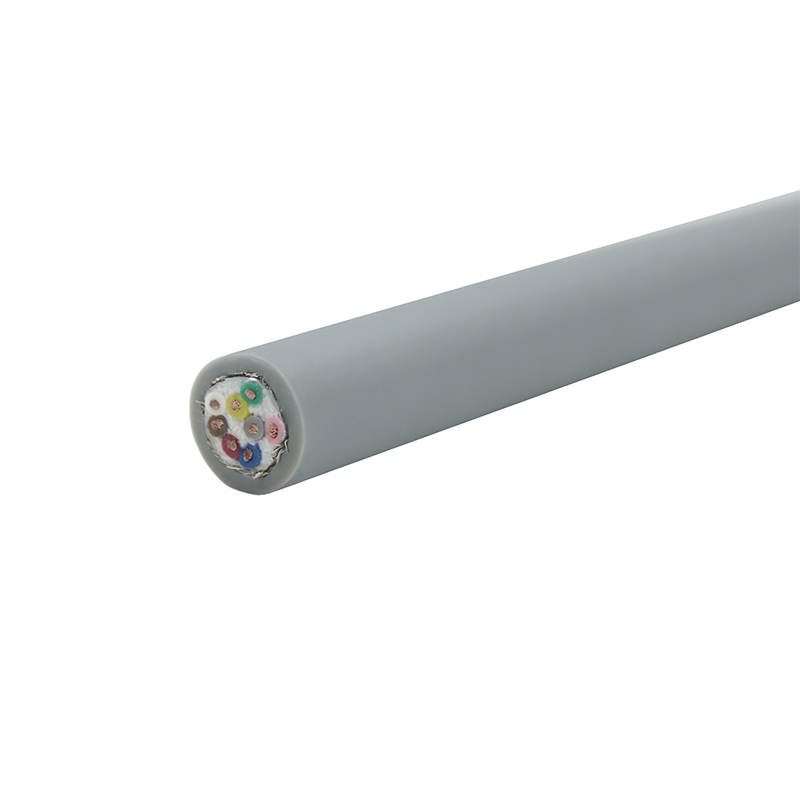

LIYCY-TP fleksibel skjermet tvunnet par datakabel Industriell skjermet tvunnet-par-kabel beregnet for presisjonssignalkoblinger; relevant ved gjennomgang av kappede sammenstillinger for krevende miljøer. Se produkt →

Hvorfor olje- og gassmiljøer straffer vanlig parkabel

Hydrokarboner er ikke alle like. Diesel, hydraulikkolje, smøreolje, råolje, glykol, metanol, borevæsker og rengjøringskjemikalier kan angripe polymerer på forskjellige måter. Noen forårsaker volumheving. Noen trekker ut myknere og etterlater en jakke hard og sprø. Andre myker overflaten, reduserer slitestyrken eller endrer dimensjoner nok til å påvirke koblinger og kjertler. En jakke som overlever en spruttest kan mislykkes etter langvarig nedsenking eller gjentatt eksponering ved forhøyet temperatur.

Varme gjør kjemisk angrep raskere. Kulde gjør noen materialer stive og lettere å knekke. UV-eksponering elder utendørsjakker. Saltvann og fuktighet driver korrosjon ved skjold, avløp og avslutninger. Mekanisk stress legger til et nytt lag: vibrasjon, høytrykkspyling, slitasje på kabelbrett, stramme bøyningsradier og kontinuerlig bøying. I eksplosjonsfarlige områder må kabelen også passe til installasjonsdesignet, inkludert pakninger, barrierer og tetningsarrangementer. En kabel er ikke "eksplosjonssikker" i seg selv; det er en del av et kompatibelt system.

Jakke og isolasjonsmaterialer som utgjør forskjellen

Polyuretan, eller PUR, er ofte et sterkt valg for fleksible industrielle parkabler som er utsatt for olje, slitasje og gjentatte bevegelser. Den tilbyr god oljemotstand og tøff mekanisk oppførsel, og det er grunnen til at den vises i dragkjede-, robot- og vaskeapplikasjoner. Det er ikke universelt: eksponering for varmt vann og damp må kontrolleres, og noen formuleringer oppfører seg annerledes enn andre. En PUR-mantlet skjermet tvunnet Ethernet-kabel, for eksempel, kan være en fornuftig passform for oljete automatiseringsområder der både signalintegritet og kappefasthet betyr noe.

TPU-CAT6-STP PUR-mantlet kategori 6 skjermet kabel PUR-mantlet kategori 6 skjermet tvunnet-par-kabel for Gigabit-koblinger i slitesterke industri- og utendørsmiljøer; relevant når jakkens seighet er viktig. Se produkt →

Nitrilgummi, polykloropren og andre gummiblandinger er vanlige der oljebestandighet, varmebestandighet og utendørs holdbarhet er nødvendig. De har en tendens til å være tyngre og mindre fleksible enn PUR, så de passer bedre til faste eller sporadiske fleksible ruter enn bruk av høysyklus dragkjede. Polyetylen motstår fuktighet og mange kjemikalier godt, men er stivere og mindre tilgivende i bevegelse. PVC er økonomisk og flammehemmende, men oljemotstanden varierer mye etter formulering, så "PVC-jakke" alene forteller deg veldig lite. FEP og PTFE vises der kjemisk motstand eller høy temperatur rettferdiggjør kostnaden.

Valg av isolasjon betyr like mye. PE, PP, FEP og XLPE kan hver betjene forskjellige elektriske og termiske behov. For parkabling påvirker kapasitans, impedans og parubalanse signalkvaliteten. En tykk oljebestandig jakke kan ikke kompensere for dårlig pargeometri.

Skjerming, sammenkobling og signalintegritet

Olje- og gassanlegg er elektrisk støyende. Motorer, frekvensomformere, sveiseutstyr, radioer og kraftdistribusjon kan alle koble støy til signalpar. Folieskjold gir høy dekning og er bra for kompakte konstruksjoner. Flettede skjold motstår bøyning og mekanisk skade bedre. Mange industrielle parkabler kombinerer begge deler. Individuell skjermingspar kan redusere krysstale, mens et samlet skjold håndterer ekstern interferens.

Skjoldet fungerer kun hvis det termineres riktig. En dreneringsledning som er flytende, en skjerm jordet på feil punkt, eller en kontakt med dårlig 360-graders binding kan gjøre en god kabel til en kilde til periodiske feil. I eksplosjonsfarlige områder må skjerm- og avløpsavslutninger også passe til jordings- og isolasjonsdesignet. Ikke anta at mer skjerming alltid er bedre; velg skjoldet for å matche støyproblemet, partypen og tilgjengelig plass.

En praktisk utvalgssjekkliste

Utvalget bør starte med eksponeringen, ikke katalogoverskriften. Tabellen nedenfor er en kompakt måte å sammenligne hva en leverandør påstår med hva applikasjonen faktisk trenger.

Installasjons- og vedlikeholdsdetaljer som bestemmer levetiden

Selv en god kabel kan svikte ved installasjon. Respekter bøyeradiusen. Unngå tette kabelbånd som knuser parets geometri. Støtt lange vertikale løp. Hold signalpar adskilt fra strømkabler der det er praktisk, og følg skjermings- og jordingsdesignet. I områder med vask, kontroller at kjertler og avslutninger er kompatible med jakkematerialet og ikke skaper stresskonsentrasjoner.

Hvis ruten beveger seg, bruk en kabel designet og testet for den bevegelsen. En high-flex skjermet tvunnet-par-dragkjedekabel, for eksempel, er bygget for gjentatt bøying i stedet for sporadiske justeringer. For faste brettløp kan en tøffere gummi- eller PUR-jakke fortsatt være det riktige valget, men flex-levetiden trenger ikke være den begrensende faktoren. Under vedlikehold, inspiser for kappehevelser, sprekker, utflating, skjoldkorrosjon og løse avslutninger. Bytt ut kabel som har endret form eller hardhet etter kjemisk eksponering; den har allerede mistet deler av sikkerhetsmarginen.

TRVVSP High-Flex skjermet Twisted-Pair Drag Chain Kabel Skjermet tvunnet trekkkjedekabel for høyhastighetssignal og kraftoverføring i bevegelige ruter; inspiser når gjentatt bøying er en del av installasjonen. Se produkt →

Kvalitetssjekker og dokumentasjon å be om

Be om mer enn et materialnavn. Nyttige bevis inkluderer testbetingelser for oljenedsenking, strekk- og forlengelsesresultater før og etter eksponering, volumsvulning, kaldbøyytelse, flammeoppførsel, skjermkontinuitet, ledermotstand og spenningsmotstand. For datapar hjelper kapasitans- og impedansdata å bekrefte at kabelen vil støtte det tiltenkte signalet. For bevegelige applikasjoner betyr flex-testforholdene mer enn en generell "høy flex"-beskrivelse.

Batchsporbarhet, jakkemerking og en tydelig angivelse av det testede temperaturområdet er også praktiske kjøpspunkter. Hvis en leverandør ikke kan forklare hvordan kabelen ble testet, eller ikke kan matche kappen til den faktiske væskelisten, fortsett å stille spørsmål. Vår laboratorie- og testressurser er den typen detaljer som er verdt å se på før en spesifikasjon låses.

Tilpasse kabelen til applikasjonen

• Offshoreplattformer og boregulv: saltvann, olje, vibrasjon, UV og installasjonsmetoder i farlige områder.
• Raffinerier og petrokjemiske anlegg: varme, hydrokarboner, EMI og lange faste løp blandet med lokal bøyning.
• Tankanlegg og drivstoffterminaler: utendørs aldring, drivstoffkontakt, dampforsegling og lange kabelruter.
• Rørledninger og kompressorstasjoner: brede temperatursvingninger, vibrasjoner og instrumenteringssignalintegritet.
• Maskineri og automatisering i oljeholdige anlegg: kjølevæske, hydraulikkolje, gjentatt bøying og slitasje.

Den samme kabelkvaliteten bør ikke forventes å løse alle tilfeller. Et fast instrumentpar i et varmt raffineri og en bevegelig parkabel på en oljeaktig maskin kan begge kalles "oljebestandig", men de er forskjellige design. Godt utvalg skiller disse pliktene tidlig, og matcher deretter jakke, skjold, parkonstruksjon og godkjenning til ruten.

Samle spesifikasjonen

Industriell gass- og oljebestandig kabling er et detaljelement med stor effekt på påliteligheten. Start med væskelisten og temperaturen, og arbeid deretter gjennom elektrisk ytelse, skjerming, mekanisk bevegelse, krav til farlige områder og dokumentasjon. Der ruten er fast, prioriter kjemisk og termisk motstand. Der den beveger seg, legg til fleksibel levetid og slitestyrke til samme vurdering. Den ordren holder spesifikasjonen ærlig og unngår å betale for en jakkefunksjon som ikke adresserer den virkelige feilmodusen.

Hvis du smalner inn en kabel for en spesifikk raffineri, terminal, skid eller offshore-pakke, snakk med teamet vårt med væskeeksponering, rute og signaldetaljer. Et kort, tydelig søknadsnotat sparer vanligvis mer tid enn en lang liste med generiske "oljebestandige" påstander.
