Skjermingsstrategier for støyende VFD-miljøer
VFD-er produserer høyfrekvente svitsjespenninger som kan utstråle og lede langs ledere. Et effektivt skjold gjør to jobber: det fanger opp utstrålte utslipp og gir en lavimpedans returvei for høyfrekvente lekkasjestrømmer. For praktiske installasjoner må kabelskjermen alltid behandles som en aktiv del av jordingssystemet i stedet for kosmetisk flette – avslutt den solid ved drivenden og vurder en andre terminering ved et panel eller lokal jord for lange kjøringer for å minimere spenningsoppbygging i vanlig modus.
Enkeltende vs. begge-endes skjoldavslutning
Enkeltende terminering (kun drivende) reduserer vanligvis jordsløyfestrømmer for kjøringer med moderat lengde i industrianlegg; terminering på begge sider forbedrer skjermingseffektiviteten for utstrålte utslipp på svært lange løp, men kan introdusere sirkulerende strømmer hvis anleggets jord er støyende. Vurder i praksis stedets jording og mål lekkasjestrømmer – hvis du oppdager høye jordsløyfestrømmer, gå tilbake til enkelt-ende ved frekvensomformeren med lokal binding ved motorskapet.

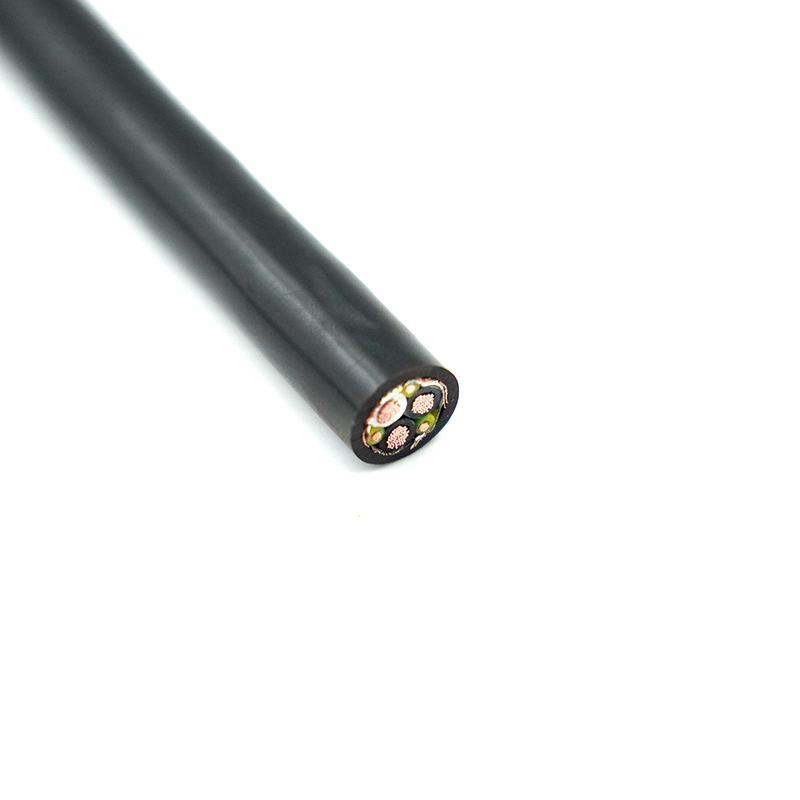

Valg av kabelkonstruksjon og hvordan de påvirker ytelsen
Ledermaterialet, isolasjonstypen og skjermgeometrien endrer alle hvordan kabelen oppfører seg med PWM-utganger. Kobberledere er standard; Imidlertid påvirker antall strandinger og individuelle trådstørrelser fleksibilitet og hud/nærhetseffekter ved høyere frekvenser. Isolasjon med lav dielektrisitetskonstant og lavtap-tangens reduserer kapasitiv kobling mellom ledere og senker ladestrømmene – dette har betydning for lange kabelstrekninger og for frekvensomformere uten utgangsfiltre.
| Skjold type | Dempning (HF) | Fleksibilitet | Anbefalt bruk |
| Aluminium-Mylar folie avløp | Høy (god dekning) | Moderat | Faste løp hvor HF-demping er viktig |
| Tinnet kobberflett | Moderat (depends on coverage %) | Høy | Fleksibel ruting, pansrede sammenstillinger |
| Folie flette kombinasjon | Høyest | Moderat | Kritiske EMI-miljøer og lange løp |

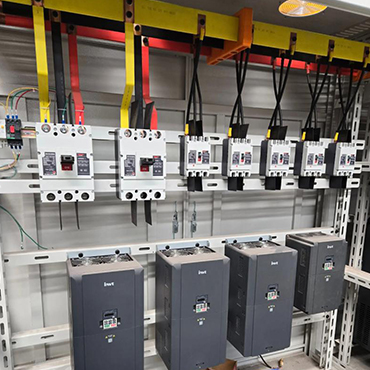

Beste praksis for installasjon i lang tid VFD-kabel løper
- Oppretthold fysisk adskillelse fra sensitive kontroll-/kommunikasjonskabler – hvis separasjon er umulig, rute kabel med variabel frekvens i separate rør eller bruk jordet metallisk segregering.
- Unngå å kveile overflødig kabel i nærheten av stasjoner; spoler øker induktansen og kan forårsake overspenningsrefleksjoner på motorterminalene.
- Overhold produsentens spesifiserte bøyeradius – tette bøyninger kan skade skjoldkontinuiteten og øke dielektrisk belastning, og redusere levetiden under gjentatt belastning.
- Implementer mellomjordingspunkter for svært lange metalliske kabelbakker mens du overvåker for sirkulerende strømmer; bruk bonding jumpere dimensjonert for høyfrekvente strømmer, ikke bare steady-state feilstrømmer.
Elektriske egenskaper som betyr noe (og hvordan man kan redusere problemer)
Kapasitans, ladestrømmer og motorvarme
Kabel-til-leder og leder-til-skjold-kapasitanser produserer ladestrømmer når VFD-en bytter. Ladestrømmer forårsaker ekstra tap i motoren og øker drivstrømavlesningene. For lange kjøringer velg kabler med lavere kapasitans per meter, eller installer dV/dt-filtre eller sinusformede utgangsfiltre ved frekvensomformeren for å redusere bytte av dv/dt og lavere ladestrøm inn i motoren.
Refleksjoner, kabelimpedans og overspenning ved motorklemmer
Raske PWM-kanter ser på kabelen som en overføringslinje; misforhold mellom frekvensomformerens utgangsimpedans og kabelkarakteristisk impedans skaper spenningsrefleksjoner som vises som transiente overspenninger ved motoren. Løsningene inkluderer kontroll av dV/dt (snubbere, filtre), bruk av kabel med passende impedans og å holde kabellengder innenfor anbefalte grenser for frekvensomformeren (se stasjonsdokumenter). For høyspennings- eller langdistansekjøringer kan utgangsreaktorer også bidra til å dempe refleksjoner.
Koblingsavslutninger, rustning og mekanisk beskyttelse
Skjermtermineringskvalitet påvirker EMC-ytelsen direkte – bruk kontinuerlig 360° skjermkontakt der det er mulig og sørg for at dreneringslederen eller flettet er loddet eller krympet for å opprettholde lav impedans. Når rustning er tilstede (ståltråd eller tape), fest panser til jord på ett eller begge punktene avhengig av praksis for jording på stedet. Bruk riktig strekkavlastning for å forhindre uttrekking av skjold eller leder; mekaniske feil utgir seg ofte som periodiske elektriske feil.
Testing, sertifiseringer og hvorfor de betyr noe
Verifisert ytelse gjennom tester (impedans, kapasitans, høyt potensial, skjermkontinuitet og EMC-utslippstester) sikrer at kabler oppfører seg forutsigbart i VFD-installasjoner. Sertifiseringer som UL og CE indikerer samsvar med anerkjente sikkerhets- og EMC-standarder, mens et robust ISO9001-kvalitetssystem bidrar til å opprettholde konsistens på tvers av produksjonspartier. Vi produserer skjermet VFD-kabel karakterer og fabrikken vår har CCC-, UL-, ISO9001- og CE-sertifiseringer – dette lar oss støtte tilpassede bygg med sporbare testregistreringer når prosjekter krever det.
Vanlige feilmoduser og sjekkliste for feilsøking på stedet
- Intermitterende utløsning: sjekk skjoldavslutninger og kontinuitet; dårlige bindinger fører til at EMI kobles inn i kontrollkretser og forårsaker plagsomme utløsninger.
- Høye motorlagerstrømmer: verifiser akseljordingstiltak, inspiser kabelskjermforbindelser og vurder å installere akseljordingsringer eller isolerte lagre der det er aktuelt.
- Overtemperatur ved motor: mål ladestrømmen og sammenlign mot motorens varmekurver – hvis lading bidrar, lavere koblingsfrekvens eller monter filtre.
- Alvorlige EMI-klager: utfør en undersøkelse på stedet med en nærfeltsonde, se gjennom skjolddekningen (% flette), og vurder å oppgradere til folieflettede komposittskjermer eller legge til ferrittkjerner på motorkabelen.
Hvis du vil, kan vi gi skreddersydde anbefalinger for kabelkonstruksjon (ledertråding, skjermtype, kappeblanding) for din applikasjon - vi designer og produserer tilpasset VFD-skjermede motorkabler og kan levere testrapporter og sertifikater på forespørsel. Når pålitelighet og EMC-ytelse betyr noe, reduserer en spesialbygd kabel fra en sertifisert produsent igangkjøringstid og langsiktig vedlikeholdshodepine.
