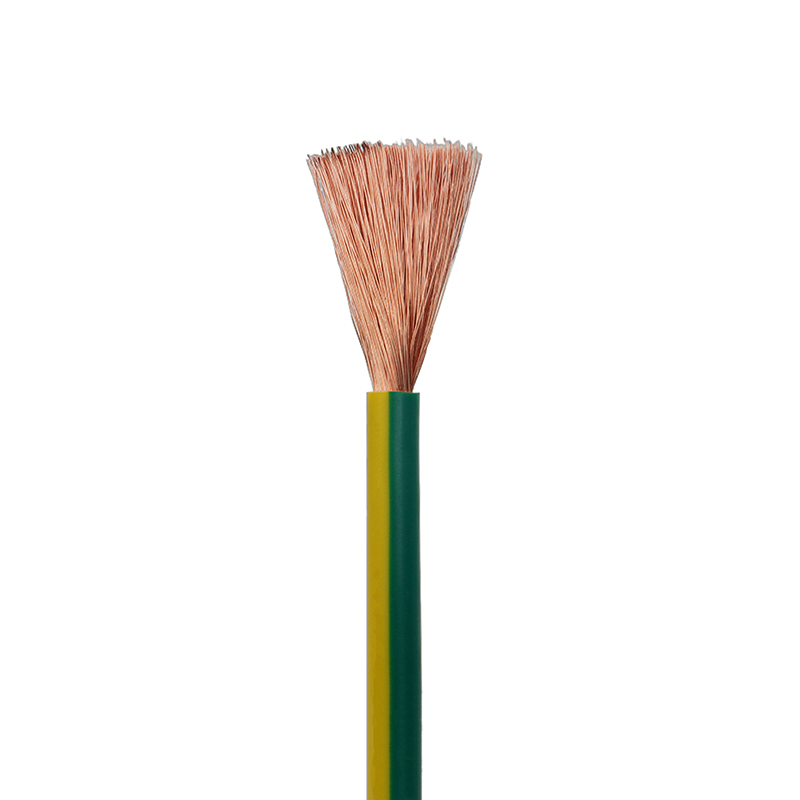

Lederdesign og fleksibilitet: antall tråder, diameter og avveininger

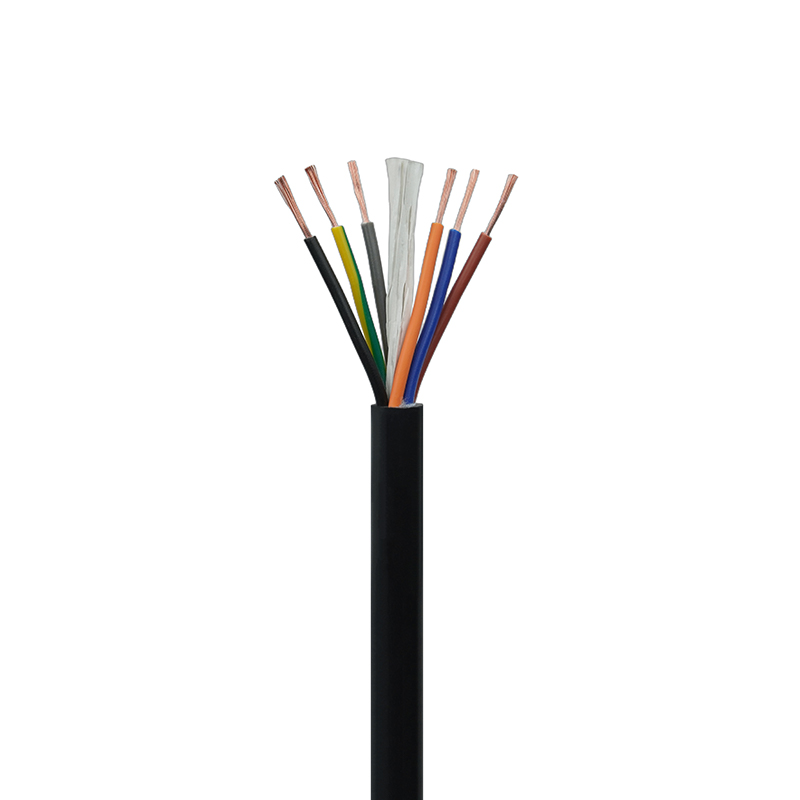

For kobberkjerne PVC-isolerte og mantelkabler den mekaniske og elektriske oppførselen starter med ledergeometri. Økende trådtall (mange fine tråder vs. få tykke tråder) forbedrer fleksibiliteten og utmattelseslevetiden under gjentatte bøyningssykluser, men endrer DC-motstanden litt på grunn av overflateoksidasjon og kontaktareal i avslutninger. I praktiske termer for en fleksibel skjermet kabel som brukes til å flytte maskineri eller robotikk, går designere vanligvis fra klasse 2/5-tråding mot finere klasse 6/7-tråding. Dette reduserer minimum bøyeradius og reduserer lederens arbeidsherding dramatisk ved gjentatt bøyning.

Praktiske utvelgelsesregler

• Hvis kabelen må bøye seg kontinuerlig (f.eks. strekkkjede), velg høyere trådtall og evaluer bøyningslevetiden til >1 million sykluser.
• For faste ledninger med sporadiske bøyninger reduserer grovere tråder kostnadene og forenkler avslutninger.
• Når du dimensjonerer for spenningsfall, bruk ledermotstand ved driftstemperatur (ikke romtemperatur) - trådede ledere varmes raskere under belastning.

Isolasjonstykkelse, spenningsklassifisering og termiske hensyn

PVC-isolasjonssystemer er spesifisert etter både deres elektriske motstand og termiske klasse. Tykkelse påvirker direkte dielektrisk styrke, men termiske egenskaper til forbindelsen bestemmer strømbærende kapasitet og tillatt omgivelse. For skjermede fleksible kabler som brukes nær varmekilder, velg PVC-blandinger formulert for høyere kontinuerlige driftstemperaturer (f.eks. 90°C klassifiserte forbindelser) og vurder tykkere isolasjon for forbigående overspenningsmarginer.

Designtips for forbedret ytelse

• Spesifiser isolasjonstykkelse i henhold til IEC/NEC-tabeller for den tiltenkte spenningsklassen og legg til 10–20 % når transientbeskyttelse er et problem.
• Der varmespredning er begrenset (medfølgende kabler), reduser ampaciteten og vurder termiske stabilisatorer i PVC-blandingen.
• UV-stabiliserte PVC-formuleringer eller ekstra ytre jakker hjelper utendørs; ellers vil PVC bli sprø ved langvarig UV-eksponering.

Mantelmaterialer, flammehemming og miljøbestandighet

Standard PVC-kapper gir god slitestyrke og kostnadseffektivitet, men sammensetningen deres kontrollerer brennbarhet, røyktetthet og toksisitet. For industrielle og offentlige applikasjoner er det noen ganger nødvendig med lavrøyk-nullhalogen (LSZH)-alternativer; LSZH ofrer imidlertid noe olje/slitemotstand sammenlignet med konstruerte PVC-blandinger. Når du spesifiserer en kobberkjerne PVC-isolert og mantlet kabel, avklar om prosjektet krever flammetester som IEC 60332-1/3 eller UL 1581 vertikale bretttester – hver test retter seg mot forskjellig brannatferd.

Når skal man insistere på spesielle slirer

• Offentlig transport, tunneler eller lukkede rom: krever LSZH eller testet lavrøyk PVC.
• Utendørs installasjon: bruk UV-stabiliserte og værbestandige PVC-blandinger eller en ekstra TPU/PE-jakke.
• Oljerike industriområder: velg oljebestandig PVC eller elastomer ytre jakker for å unngå mykgjøring og hevelse.

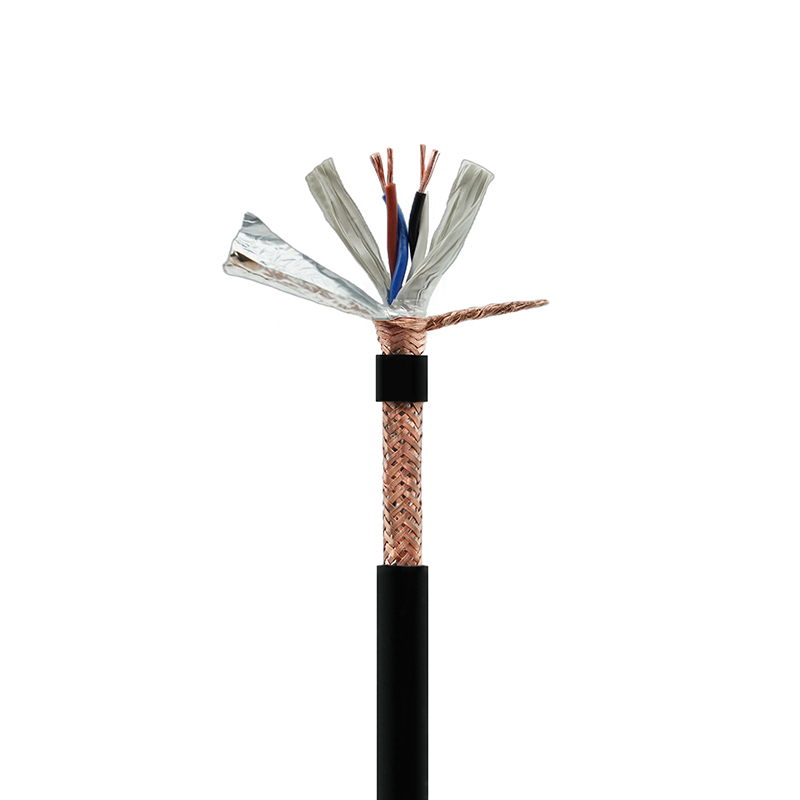

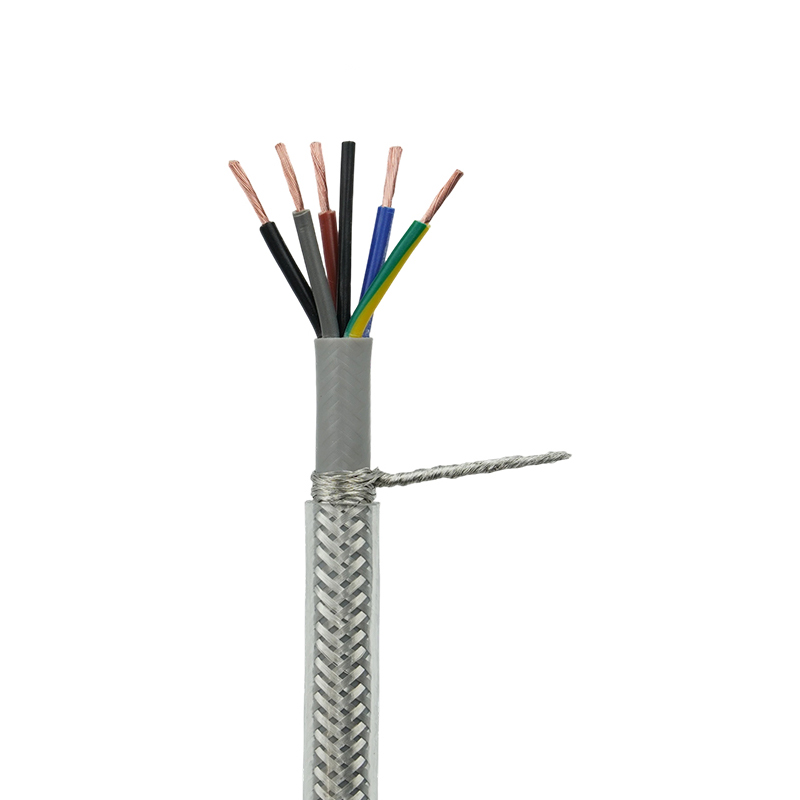

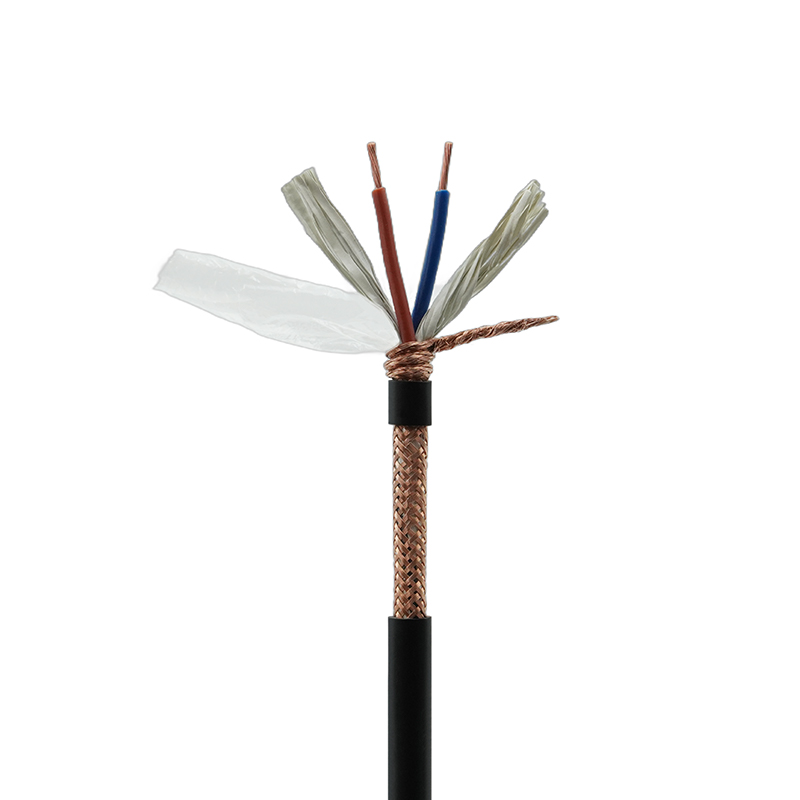

Skjermingsmetoder for EMI-kontroll: folie, flette og kombinerte konstruksjoner

Skjoldvalg må balansere dekning, fleksibilitet og jordingspraksis. Folie (aluminium/polyester) gir 100 % dekning og er utmerket ved høye frekvenser, men er mekanisk skjør og reduserer flex-levetiden hvis den brukes alene på bevegelige kabler. Fletteskjold (tinnet kobber) tilbyr mekanisk robusthet og god lavfrekvent ytelse, men typisk dekning varierer fra 60–95 %; høyere dekning øker stivheten. En kombinert foliefletting (folieunderfletting) gir den beste bredbåndsbeskyttelsen samtidig som den opprettholder rimelig fleksibilitet.

Skjoldavslutning og jordingspraksis

Riktig skjermavslutning bevarer skjermingsfordelen: terminer i den ene enden for signallinjer for å unngå jordsløyfer; for strøm eller lange kabelstrekninger, kan det være nødvendig med bundne skjerminger i begge ender med kontrollert jording. Bruk kompresjon eller loddede dreneringsledninger for lavimpedanstilkobling; krympede mekaniske avslutninger er vanlige, men må verifiseres med kontinuitets- og trekktester. Når du fører gjennom koblingshusene, opprettholde skjoldkontinuitet med metallskall eller dedikerte skjermklemmer for å minimere utstrålte utslipp.

Installasjonspraksis: bøyeradius, fastspenning og strekkavlastning

Installasjonsfeil er en hyppig årsak til for tidlig kabelfeil. For kobberkjerne PVC-isolerte kabler, overhold regler for minimum bøyeradius basert på kabelkonstruksjon (fleksible kabler spesifiserer ofte 4× kabeldiameter for dynamisk bruk, statiske installasjoner kan tillate 8×). For høyt klemtrykk deformerer isolasjonen og kan skape hotspot-punkter der trettheten konsentreres. Bruk passende dimensjonerte kjertelinnføringer, sett skrueklemmer med beskyttelsesputer, og sørg for serviceløkker der bevegelse oppstår.

• Følg alltid produsentens spesifiserte dynamiske bøyeradius; hvis du er i tvil, øk radiusen i stedet for å redusere den.
• Unngå skarpe kanter ved inngangspunkter – bruk gummiringer eller avrundede flenser for å forhindre gnagsår.
• For flytting av installasjoner, legg kablene i dedikerte skuffer eller rør for å skille dem fra faste ledninger og kilder til slitasje.

Testing, sporbarhet og sertifiseringer: hva du kan forvente av en anerkjent leverandør

En pålitelig kabelleverandør vil gi dokumentert fabrikktesting: ledermotstand, høypotensialtester (hipot), isolasjonsmotstand, kontinuitet i skjermingen og mekaniske tester for fleksibel levetid når det er aktuelt. Sporbarhet (partinummer, materialsertifikater) og tredjepartssertifiseringer som CCC, UL, ISO9001 og CE er viktige signaler på prosesskontroll og samsvar. For skreddersydde bygg, be om fabrikktestrapporter og bygge-på-bestilling testplaner som gjenspeiler applikasjonens elektriske og mekaniske påkjenninger.

Anbefalte fabrikktester for skjermede fleksible kabler

• DC-motstand og lederkontinuitet – verifiser måler og stranding.
• Hipottest mellom leder og skjold/jord for å bekrefte isolasjonsintegritet.
• Skjoldkontinuitet og dekningsverifisering (visuell elektrisk) og flettedekningsmåling der det er aktuelt.
• Flex life prøvetaking for dynamiske kabler, med post-flex elektriske kontroller for å fange opp ødelagte filamenter.

Som produsent sikrer jeg at Junshuai kjører disse nøkkeltestene i våre interne laboratorier og kan levere sertifiseringskopier på forespørsel – vårt avanserte produksjons- og testutstyr, kombinert med CCC-, UL-, ISO9001- og CE-legitimasjon, lar oss skreddersy og validere kabler til krevende spesifikasjoner.

Tilpasningshensyn for spesielle applikasjoner

Når prosjekter går utover standard katalogartikler, inkluderer praktiske tilpasningspunkter: endret ledermetallurgi (oksygenfritt kobber for lavt støynivå), fargede eller nummererte indre jakker for forenklet feltidentifikasjon, hybridkonstruksjoner som kombinerer kraft- og signalpar med delt skjold, og skreddersydde ytre jakker for kjemisk motstand. Hver endring påvirker mekanisk, elektrisk og EMC-adferd, så en kontrollert designverifiseringsplan er avgjørende.

Spørsmål å definere før du bestiller en tilpasset kjøring

• Vil kabelen være statisk, sporadisk bøying eller kontinuerlig bevegelse?
• Er det miljøeksponeringer (olje, UV, kjemikalier, saltspray)?
• Hvilke EMC-dempningsnivåer kreves på tvers av frekvensbånd?
• Er sporbarhet, batchtesting eller tilpasset merking nødvendig av regulatoriske årsaker?

Vi jobber direkte med kunder for å svare på disse spørsmålene og lage en skreddersydd spesifikasjon - hvis du trenger tilpasset PVC-isolert, skjermet, fleksibel kabel , Jeg kan lede deg gjennom avveiningene og levere testdokumentasjon fra fabrikken for å matche søknaden din.
