Nøkkelytelsesfunksjoner til heis flate reisekabler i vertikale bevegelsessystemer

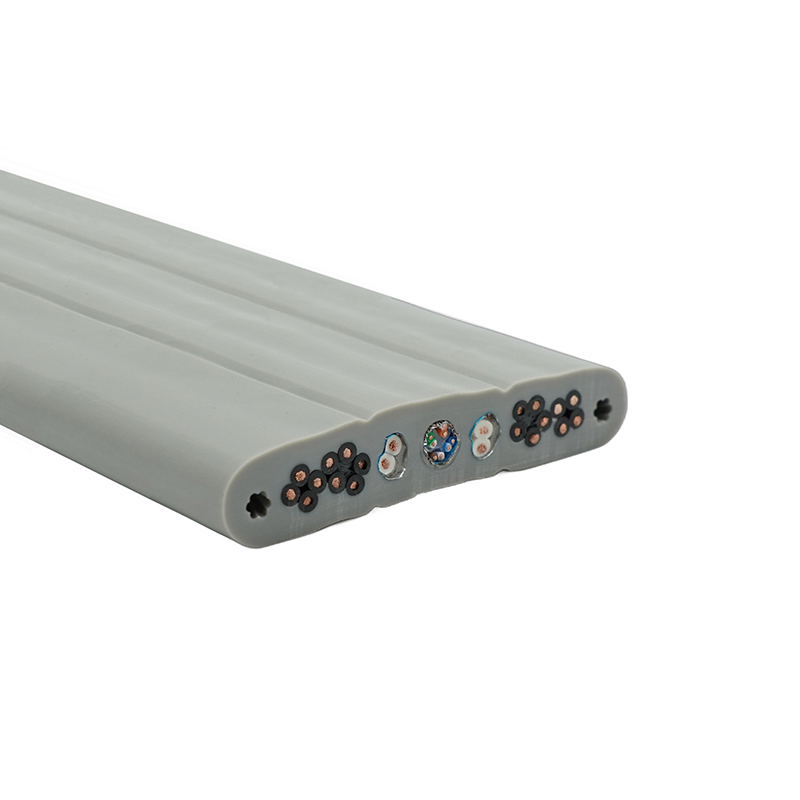

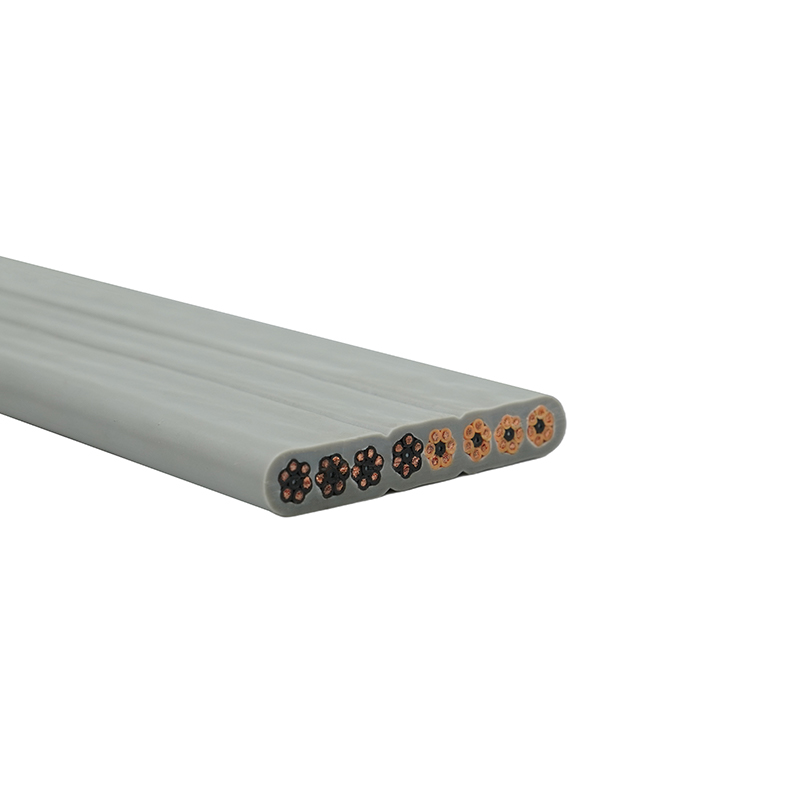

Konduktørkonstruksjon og hvorfor strengtelling er viktig

Heis flate reisekabler stole på fintrådede kobberledere for å overleve kontinuerlig vertikal bevegelse og hyppig bøying. Økning av antall tråder reduserer bøyespenningen på hvert enkelt filament, noe som reduserer sannsynligheten for lederbrudd under sykliske belastninger. For applikasjoner med tette bøyningsradier ved skjærepunkter eller hvor kabelen vikles på små spoler, reduserer ekstra fin tråding og balanserte leggingsretninger intern slitasje og bidrar til å opprettholde jevn kontaktmotstand over kabelens levetid.

Flat geometri: plasseffektivitet og mekanisk oppførsel

Det flate tverrsnittet er valgt for å minimere bruk av akselplass og for å forhindre vridning eller sammenfiltring under vertikal bevegelse. Avflatede konstruksjoner endrer kabelens nøytrale akse og bøyeegenskaper sammenlignet med runde kabler; de tillater en mindre total konstruksjon samtidig som de holder individuelle lederbaner stabile. Imidlertid konsentrerer flat geometri skjærkrefter på isolasjon mellom ledere ved bøyekstreme, så designere må verifisere mellomlags adhesjon, isolasjonstykkelse og eventuelle strekkavlastende funksjoner for å unngå delaminering i langtidsbruk.

Mantelmaterialer og miljømessig motstandskraft

Valg av kappe – vanligvis oljebestandig PVC eller aldringsbestandige gummiblandinger – bestemmer direkte kabelens motstand mot akselforurensninger, fuktighet og temperatursvingninger. PVC-blandinger gir jevn dielektrisk ytelse og enkel ekstrudering, mens gummikapper gir overlegen lavtemperaturfleksibilitet og mekanisk seighet. I heissjakter med hydraulisk utstyr, velg oljebestandige formuleringer for å forhindre hevelse og mykning; i sjakter utsatt for UV gjennom glasspaneler eller sterk ozon, foretrekk gummiblandinger med anti-ozonanter for lengre levetid.

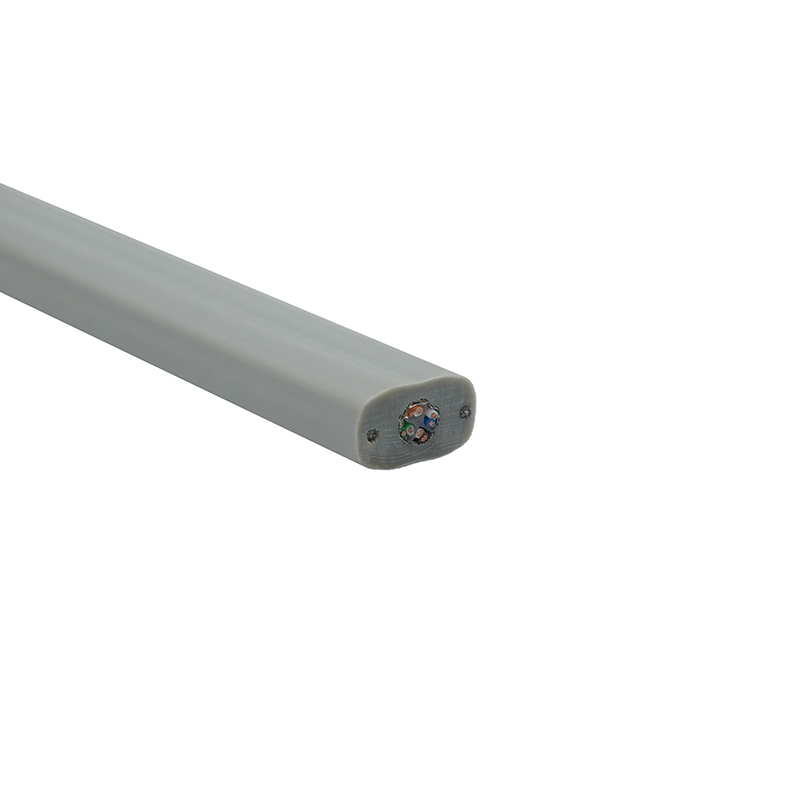

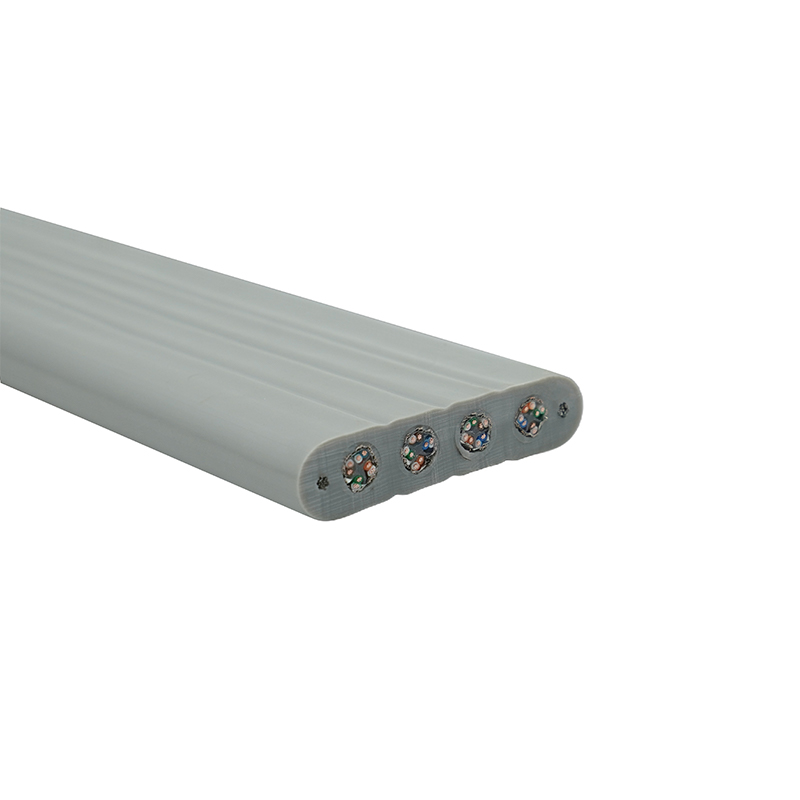

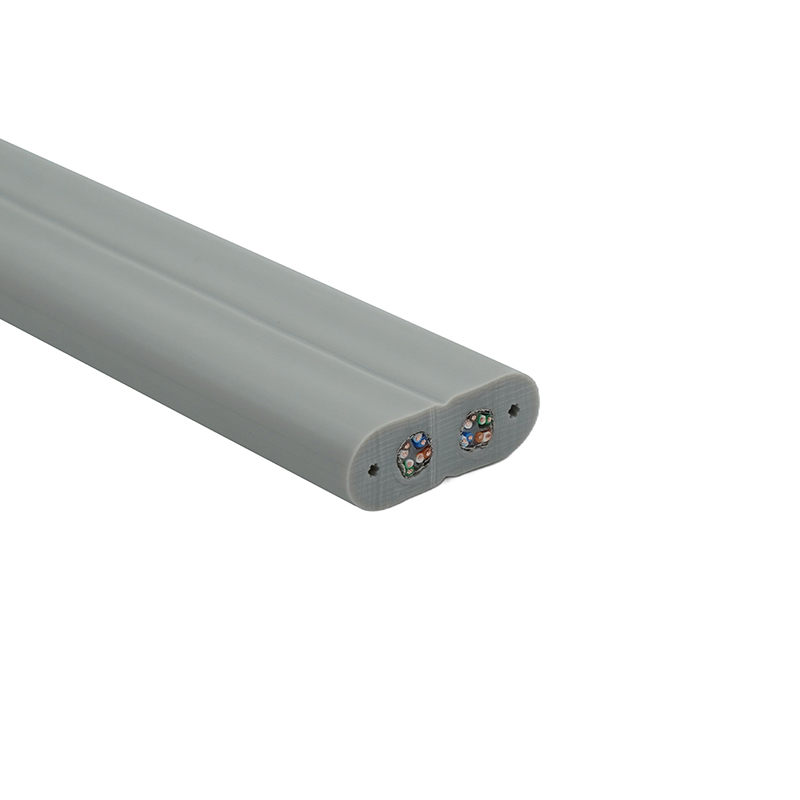

Signalintegritet og integrerte datapar (Cat6 flate alternativer)

Moderne heissystemer kombinerer kraft, kontroll og høyhastighets datakanaler. Integrering av flate par i Cat6-stil krever kontrollert pargeometri, konsistent parvridning og forsiktig separasjon fra strømledere for å begrense krysstale og opprettholde nær-ende/fjern-ende returtap (NEXT/FLR) ytelse. Når du spesifiserer flate Cat6 heiskabler, be om impedansrapporter over 1–250 MHz, par-til-par-koblingstall og prøvekontinuitetstester etter bøyningssykluser for å bekrefte at dataytelsen overlever mekanisk stress.

Mekanisk beskyttelse, slitestyrke og akselmontering

Slitasje fra skivekanter, styreskinner eller støvfylte miljøer er en hyppig sviktmekanisme. Velg kabler med forsterkede ytre lag eller vurder å legge til utvendige slitehylser ved kjente slitasjepunkter. Monteringsutstyr – klemmer, føringer og gjennomføringer – må velges for å matche den flate profilen; avrundede klemmer eller forede kanaler reduserer punktbelastning. Legg merke til at beskyttende tillegg endrer bøyeradiuskravene og kan øke stivheten; valider monteringen under representative bevegelsesprofiler før installasjon.

Elektrisk sikkerhet og brannytelse

Heis kabler må oppfylle brann-, røyk- og toksisitetsstandarder som er relevante for byggeforskrifter i installasjonsjurisdiksjonen. Flammehemmende formuleringer og lav-røyk, null-halogen (LSZH) alternativer reduserer faren under en brannhendelse. Bekreft alltid nødvendig brannytelse og be om leverandørtestdata – som vertikal flammespredning og røykutslipp – fordi kappeformuleringer som forbedrer fleksibiliteten eller oljemotstanden kan påvirke flammeoppførselen.

Utmattelsestesting og livssyklusverifisering

Spesifiser flex-life testing som emulerer heisens forventede slaglengde, hastighet og antall sykluser. Standardiserte laboratoriedata er nyttige, men ingenting erstatter en driftssyklustest som gjenspeiler installasjonens virkelige bevegelsesprofil. Be om testrapporter som viser lederintegritet, isolasjonsmotstand og signaloverføring før og etter et definert antall sykluser; sammenligne testsyklusene med dine forventede årlige sykluser for å beregne utskiftingsintervaller og planlegge forebyggende vedlikehold.

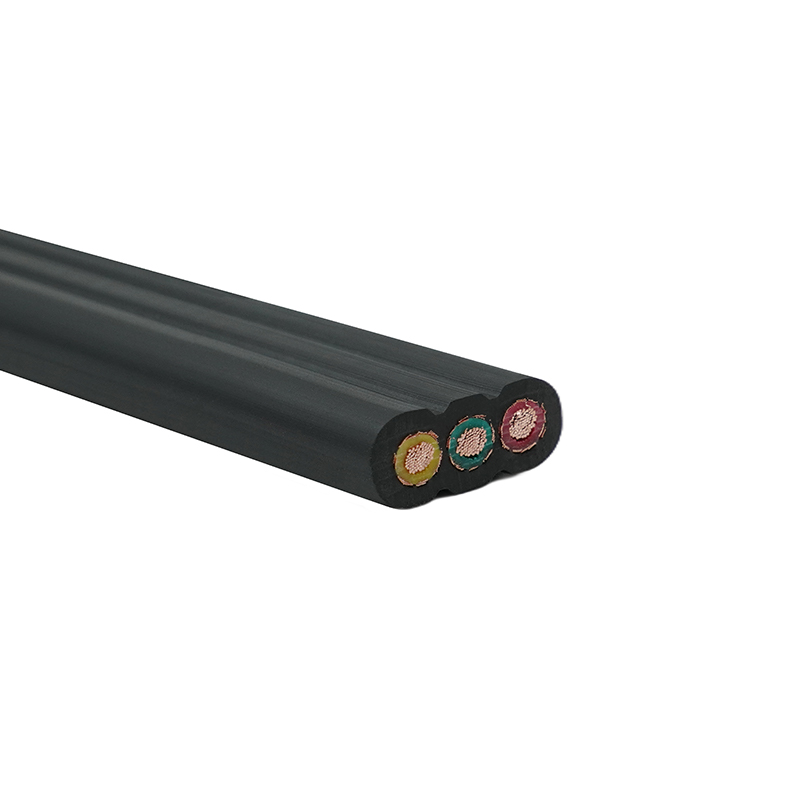

Hensyn til skjerming, jording og EMI

Der følsomme overvåkings- eller kommunikasjonslinjer går sammen med strøm, minimerer integrert skjerming eller diskrete skjermede par elektromagnetisk interferens. Flatkabler kan inkludere folie- eller fletteskjermer, men skjermavslutning og kontinuerlig jording langs kabelruten er avgjørende for å opprettholde effektiviteten. Vurder kabelens skjermedekningsprosent og motstand; dårlige avslutninger eller intermitterende skjermkontakter under bøying vil svekke immuniteten mot eksterne støykilder.

Inspeksjon, vedlikehold og diagnostikk på stedet

• Visuell inspeksjon – se etter kutt i kappen, knusemerker, overflateherding eller misfarging som indikerer kjemisk angrep eller ozoneksponering.
• Bøytest — utfør en mild kaldbøyning for å oppdage sprøhet; redusert fleksibilitet går ofte foran sprekkdannelse under belastning.
• Elektriske kontroller – mål isolasjonsmotstand og kontinuitet for hver leder og for skjermkontinuitet etter planlagte sykluser eller mistenkte hendelser.
• Oppbevaring – dokumenter kabelrute, identifiserte slitasjepunkter og erstatningshistorikk for å avgrense fremtidige spesifikasjoner og anskaffelser.

Leverandørkvalifikasjoner, sertifiseringer og sporbarhet

Leverandører som innehar CCC-, UL-, ISO9001- og CE-sertifiseringer viser vanligvis konsekvente produksjonskontroller og tilgang til relevante testlaboratorier. For kritiske heissystemer, kreve materialsporbarhet, prøvetestresultater for flex- og flammeytelse, og fabrikkinspeksjonsalternativer. Ved bestilling av spesialtilpasset heis flate reisekabler , krever en prototypekjøring med signerte testresultater for å unngå overraskelser i masseproduksjonsleveranser.

Rask sammenligning: PVC vs gummikapper for heisflatkabler

Praktiske anskaffelsestips for heisprosjekter

Før du forplikter deg til en kabelleverandør, må du justere på heisens slaglengde, hastighet, miljø og forventede syklustall. Be om prøvelengder testet for både elektrisk og mekanisk ytelse, insister på dokumenterte flex- og flammetestresultater, og bekreft skjerm- og parytelse når integrerte datakanaler kreves. For spesialiserte behov – for eksempel Cat6 flate heiskabler eller forbedret oljemotstand – samarbeid med produsenter som har erfaring med tilpassede reisekabler og som kan levere sporbare testsertifikater og representative prøver før full produksjon.
