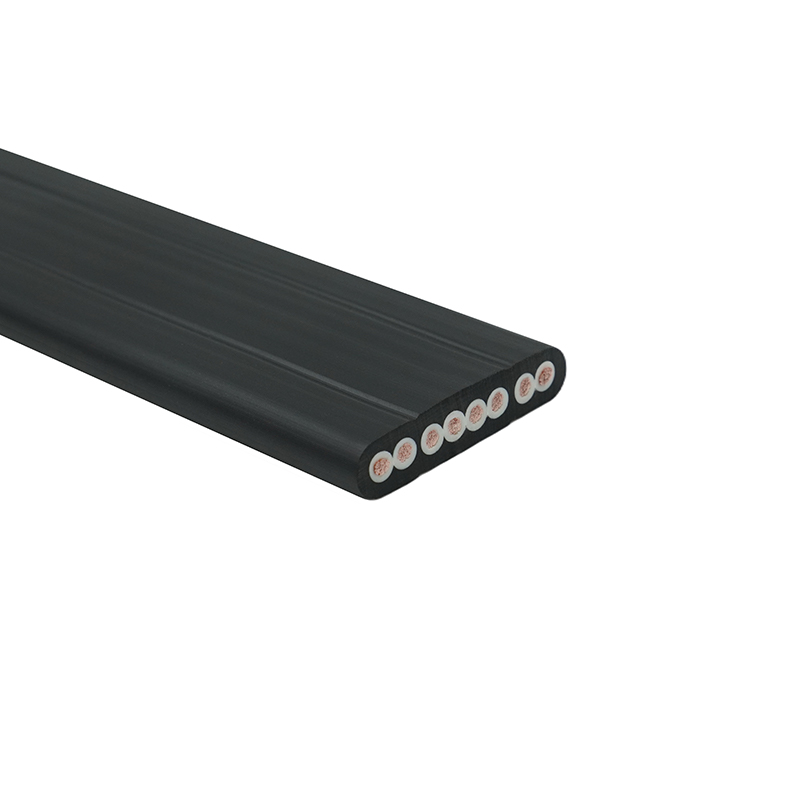

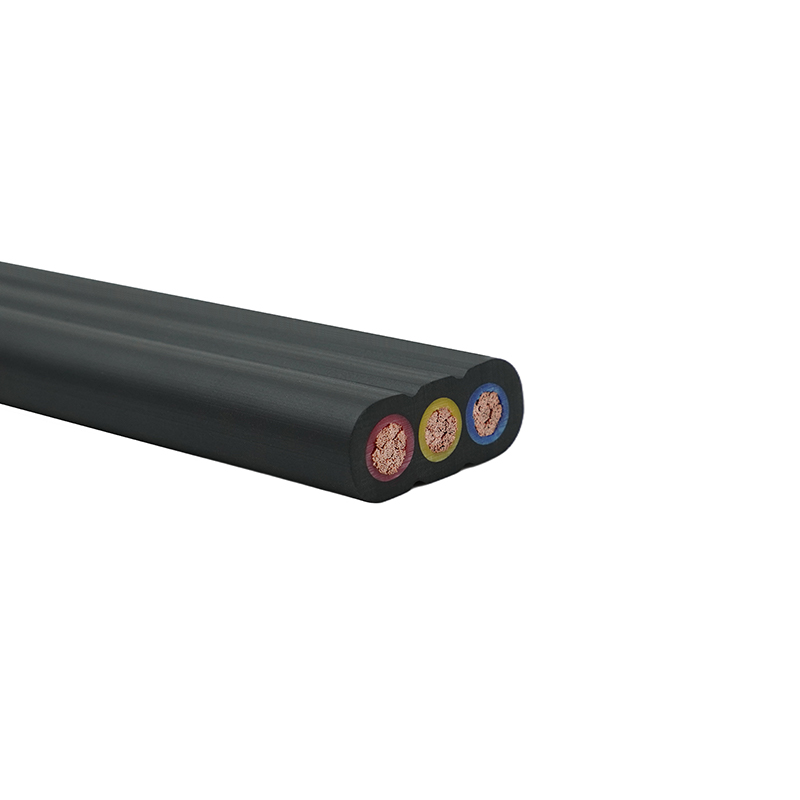

Flat kabeldesign for dragkjeder
Flate kabler er mye brukt i dragkjedeapplikasjoner fordi deres geometri tillater redusert bøyespenning og jevnere bevegelse langs styresystemer. En nøkkelfaktor er lederarrangementet - ledere bør være jevnt fordelt og parallelle for å minimere friksjon og slitasje under gjentatt bøying.
Flatkabler av høy kvalitet bruker ofte fintrådede kobberledere for å forbedre fleksibiliteten. Isolasjonsmaterialer som PUR eller PVC er valgt basert på deres slitestyrke og motstandsdyktighet mot oljer, kjemikalier eller UV-eksponering. Riktig installasjon inkluderer å sikre at bøyeradiusen ikke faller under produsentens spesifikasjoner for å forhindre utmatting av indre ledere.

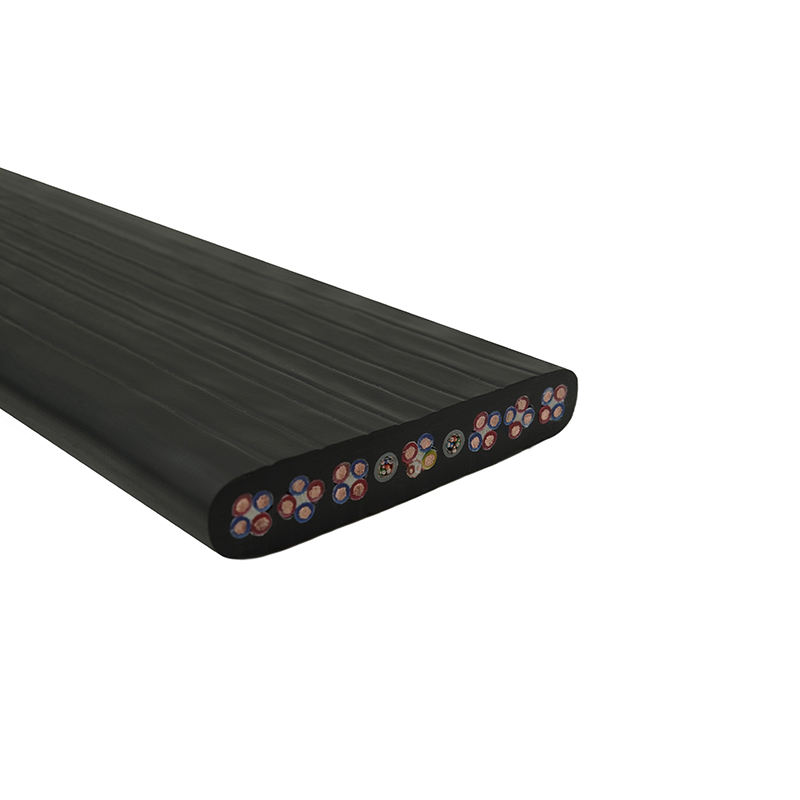

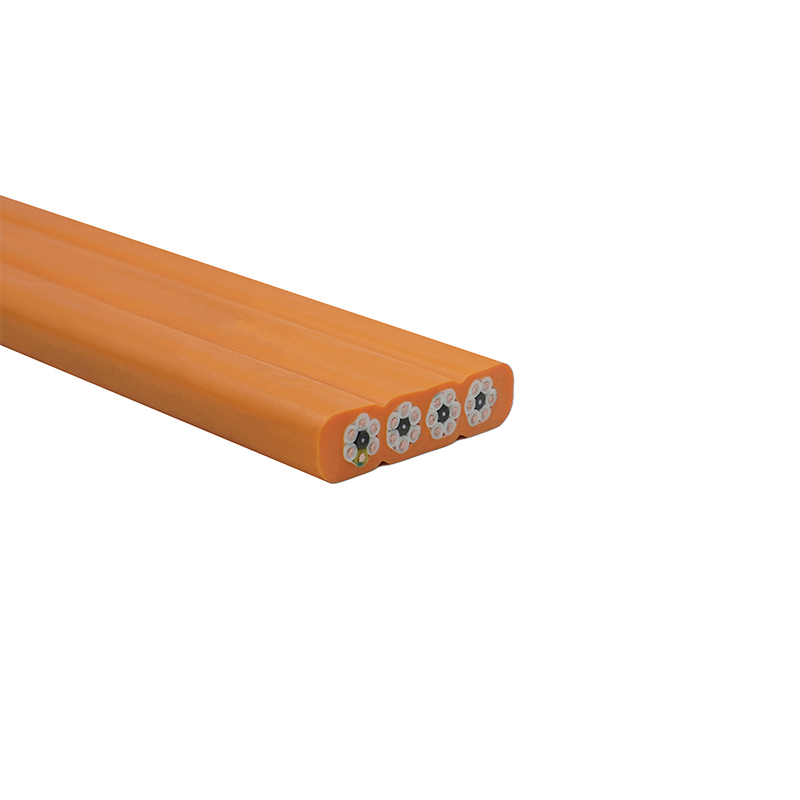

Flate flerkjernekabler i automatiserte systemer
Flatkabler med flere kjerner konsoliderer flere kretser til én enkelt kompakt kabel, og sparer plass i automatisert maskineri og robotikk. Hver kjerne kan bære forskjellige signaler, fra kraft til kontroll, samtidig som den opprettholder tydelig separasjon for å redusere krysstale.

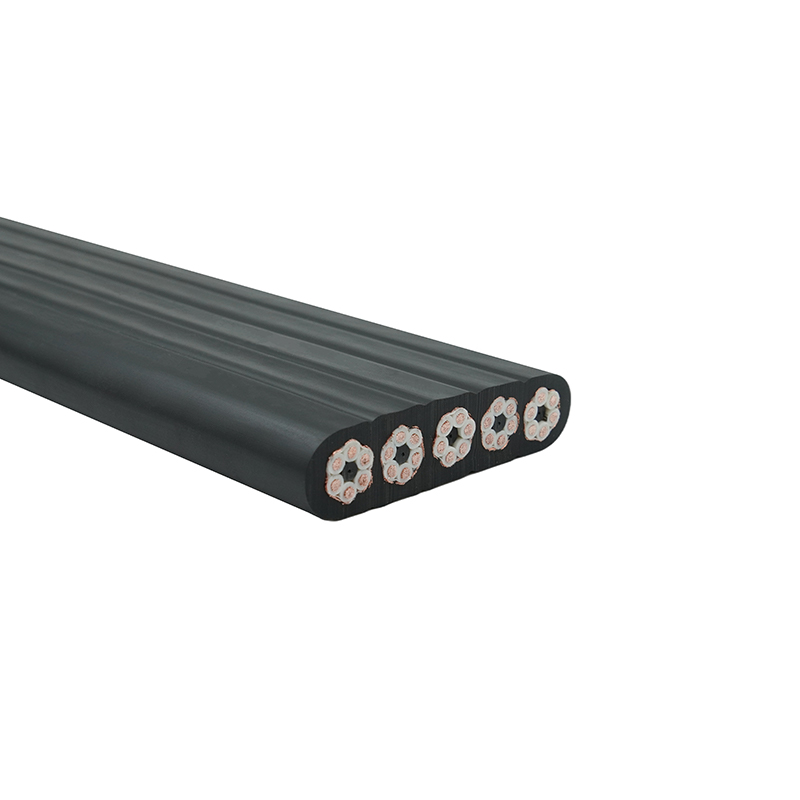

Skjermede versjoner av flerkjernede flatkabler anbefales i miljøer med høy interferens. For eksempel, i CNC-maskiner eller produksjonslinjer med servomotorer, reduserer en skjermet flatkabel elektromagnetisk interferens samtidig som fleksibiliteten opprettholdes. Å velge riktig antall kjerner og tverrsnittsareal er avgjørende for strømføringskapasitet og spenningsfallkontroll.
Materialvalg for flate kabler med høy holdbarhet
Holdbare flatkabler krever en forsiktig kombinasjon av leder og isolasjonsmaterialer. Kobber er standard for ledningsevne, mens isolasjon er valgt ut fra mekanisk og kjemisk motstand. PUR er foretrukket for miljøer som krever høy slitestyrke og UV-stabilitet, mens PVC kan være egnet for innendørs lavstressapplikasjoner.
- Vurder TPE eller elastomere forbindelser for applikasjoner som krever ekstrem fleksibilitet ved lave temperaturer.

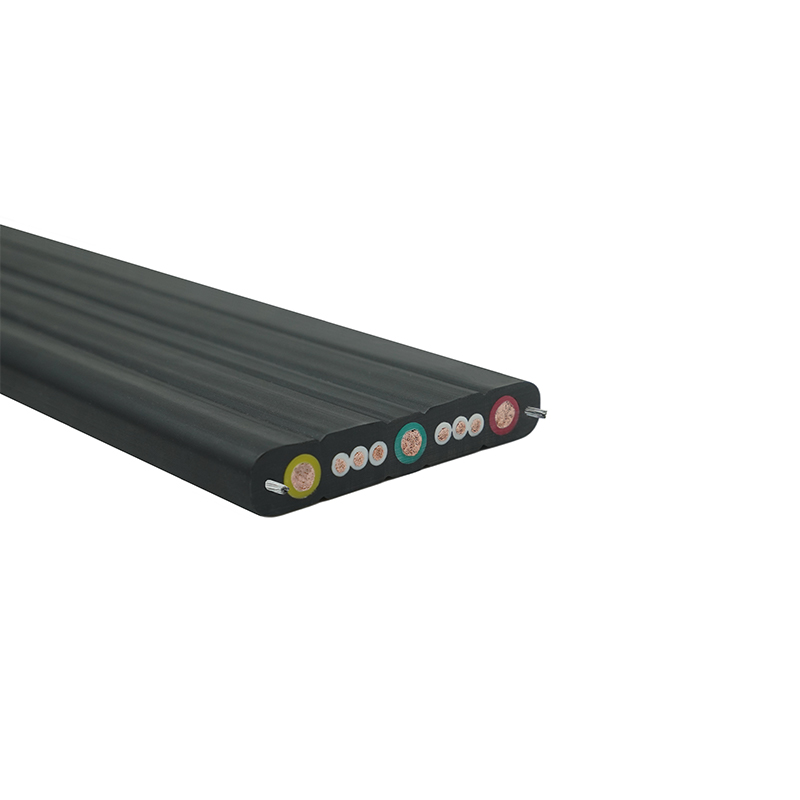

- Forsterkede eller laminerte flatkabler kan motstå knusing og mekanisk slitasje i kompakte industrielle oppsett.
- Flate kabler with color-coded cores simplify installation and maintenance in multi-core systems.
Beste praksis for installasjon for flerkjernede flate kabler
Riktig installasjon sikrer lang levetid og ytelse til flerkjernede flatkabler. Viktige hensyn inkluderer å unngå skarpe bøyninger, minimere vridning og sikre at kabler støttes i hele lengden for å redusere mekanisk belastning.
Ved lange kjøringer er det viktig å beregne riktig løkkelengde for å forhindre overstrekk. Kabelholdere eller -brett bør velges for å passe til flatkabelens bredde samtidig som den opprettholder jevn bevegelse.
Elektriske hensyn for flerkjernede flate kabler
Spenningsklassifisering, strømkapasitet og isolasjonsmotstand er kritiske når man designer flerkjernede flatkabler for industrielle applikasjoner. Bruk av underdimensjonerte ledere kan føre til overoppheting, mens overdreven avstand reduserer fleksibiliteten og øker kabelfotavtrykket.
| Parameter | Flat kabel | Flat kabel med flere kjerner |
| Typisk spenningsklassifisering | 300/500V | 300/500V eller tilpasset |
| Fleksibilitet | Høy | Middels-Høy |
| Typisk applikasjon | Enkle dragkjeder | Robotarmer, multi-signal automasjonslinjer |
Feilsøking av vanlige problemer i flate kabelsystemer
Flatkabelsystemer kan utvikle mekaniske eller elektriske problemer over tid. Slitasje, ledertretthet og isolasjonssprekker er vanlige mekaniske problemer. Elektriske problemer involverer ofte spenningsfall eller signalforstyrrelser på grunn av feil skjerming.
- Inspiser flatkabler regelmessig for overflateslitasje, spesielt ved bøyningspunkter.
- Sørg for at flerkjernekabler er installert uten å krysse eller overlappe, noe som kan føre til ujevn belastning.
- Bruk skjermede flatkabler i miljøer med høy EMI for å opprettholde signalintegriteten.
