Materialevalg for flammehemmende datakabler og praktiske avveininger

Når du designer en flammehemmende datamaskinkabel, dikterer valget mellom PVC, LSZH (Lavt Smoke Zero Halogen), halogenfrie polyetylenblandinger og høyytelses fluorpolymerer (f.eks. PTFE) både brannytelse og langsiktig brukbarhet. PVC-formuleringer er rimelige og kan oppnå god selvslukkende oppførsel med tilsetningsstoffer, men de kan produsere etsende gasser og tykk røyk ved forbrenning. LSZH-forbindelser reduserer giftig/skadelig avgassing og røyktetthet betydelig – viktig for lukkede rom som datasentre og offentlig transport. PTFE og relaterte fluorpolymerer gir den beste termiske og flammemotstanden (temperaturer ved kontinuerlig bruk og utmerket lysbuemotstand), men til høyere kostnader og med ulik installasjonsstivhet. Jeg anbefaler å velge minimumsnivået for flammeytelse som fortsatt oppfyller lokale forskrifter og operasjonelle prioriteringer; hos Junshuai veileder vi kunder til kostnadseffektive LSZH-blandinger for innendørs bruk og fluorpolymerjakker for tøffe miljøer.

Standarder og testmetoder du bør spesifisere (med praktiske akseptkriterier)

Å kreve en spesifikk standard ved kjøp unngår tvetydighet. For flammespredning og røyk, vanlige tester og hvordan du bruker dem i spesifikasjoner:

• UL94: Bruk V0 eller bedre for aksept av små prøver/komponenter; V0 indikerer kort etterglød og ingen flammende drypp.
• IEC 60332-serien: Spesifiser vertikal flammeutbredelse på en enkelt kabel (IEC 60332-1) pluss gruppeflammetester (IEC 60332-3) for buntede installasjoner.
• IEC 61034 / EN 61034: Målinger av røyktetthet — be om en maksimal optisk tetthetsverdi for lukkede rom.
• EN 50525 / CPR-klassifisering (EU): Inkluder CPR Euroclass (f.eks. B2ca, Cca) i anskaffelseskrav der det er aktuelt.

Praktiske akseptkriterier: spesifiser både teststandarden og de numeriske beståttgrensene (f.eks. IEC 61034 d _maks ≤ 0,65, UL94 V0). Dette unngår at leverandører oppgir tvetydig overholdelse.

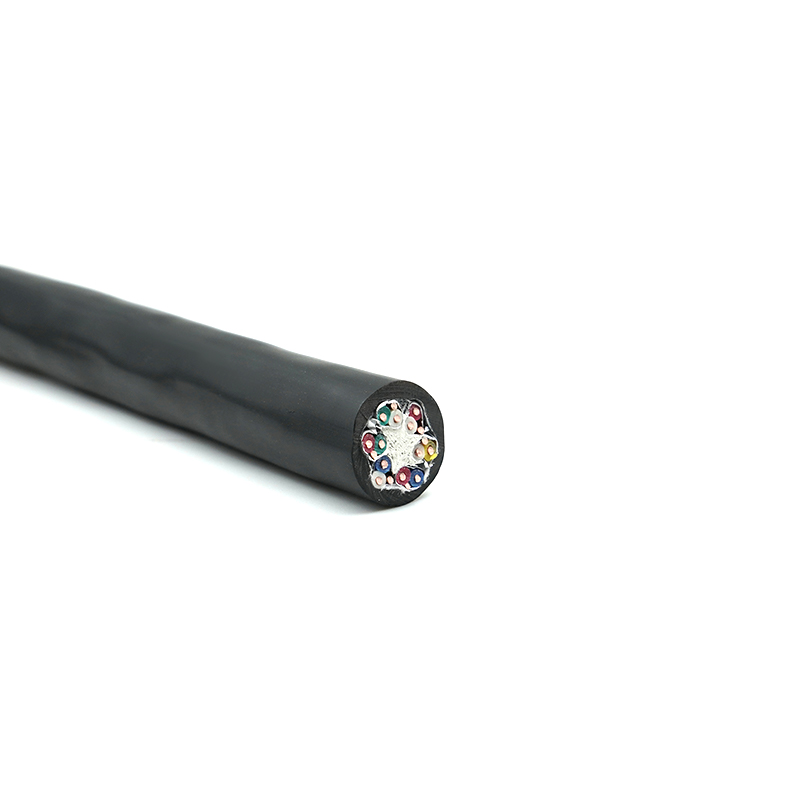

Samlet skjermet datakabel : konstruksjonsdetaljer som betyr noe

"Generelt skjermet" betyr at hele kabelbunten har et kontinuerlig ledende lag (folie, flette eller begge deler) rundt alle isolerte kjerner. Viktige konstruksjonsvalg og hvorfor de betyr noe:

• Folieskjold (aluminium/polyester): gir 100 % dekning til lav pris og er effektiv mot høyfrekvent interferens, men har begrenset mekanisk styrke og rivebestandighet.
• Fletteskjold (fortinnet kobber): gir utmerket mekanisk robusthet og jordingskontinuitet; flettedekningsprosent (f.eks. 60–95 %) bestemmer lavfrekvent skjerming.
• Kombinert foliefletting: bruker folie for full dekning og flette for mekanisk styrke og jording – anbefalt for kritiske EMI-miljøer.
• Dreneringstråd: en tunnet kobberleder som kommer i kontakt med skjermen og gjør avslutningen enkel – be alltid om størrelse og antall tråder for å matche termineringsmaskinvare.

Skjoldavslutning og jording: praktiske beste praksiser

Et skjold er bare effektivt hvis det er riktig avsluttet. For totalt skjermede datamaskinkabler:

• Bruk en dedikert ettpunkts jordingsstrategi for lange løp for å unngå jordsløyfer; fest skjoldet til chassis eller beskyttende jord i den ene enden der det er mulig.
• Når begge ender må være jordet (bygningskrav), inkludere common-mode choke eller bindingsmotstander for å kontrollere sirkulerende strømmer.
• Sørg for at dreneringsledningen er lang nok og forhåndsfortynnet for lodde- eller krympeforbindelser; angi termineringssett eller hylser i anskaffelsesdokumenter.

EMI/EMC-reduksjon: design på kabelnivå og tiltak på systemnivå

Kabelvalg reduserer utstrålte og ledede utslipp, men må kombineres med systempraksis:

• Vridningspargeometri: opprettholde konsistente parleggingslengder for å bevare differensialmodusavvisning; unngå å pare høyhastighetspar med støyende strømledere i samme overordnede skjold.
• Dreneringsbaner og liming: legg dreneringsledninger langs et enkelt plan og unngå skarpe svinger; festes til et chassispunkt med lav impedans.
• Kabelruting: separat signal/sensitive kabler fra høyeffekts- eller variabelfrekvensomformere; kryss i rette vinkler når det er uunngåelig.

Termiske og mekaniske designhensyn for flammehemmende datakabler

Isolasjon og kappetykkelse påvirker både termisk spredning og flammeytelse. Praktisk veiledning:

• Lederstørrelse og isolasjon: større ledere reduserer I ² R tap, men krever tykkere isolasjon for å opprettholde dielektrisk styrke; verifiser kapasiteten i sammensatte forhold (nedsettingsfaktorer gjelder).
• Jakkefleksibilitet vs. flammeytelse: høy flammemotstand øker ofte stivheten – for brett- eller plenuminstallasjoner, spesifiser en minste bøyeradius og test for fleksibilitet ved installasjonstemperatur.
• Aldring: UV-, varme- og kjemisk eksponering akselererer skjørhet av polymerer. Be om akselerert aldringstestdata (f.eks. % strekkretensjon etter 1000 timer ved 85°C) for bruk med lang levetid.

Røyktoksisitet og halogenfrie avveininger - å velge for menneskelig sikkerhet

Røyktetthet er bare én metrikk; gasssammensetning under forbrenning er kritisk for passasjerenes sikkerhet. Halogenerte materialer frigjør etsende gasser (HCl, HBr) som kan skade elektronikk og skade mennesker. LSZH eller halogenfrie kabler reduserer denne risikoen, men ofrer noen ganger enkel behandling og øker kostnadene. For kritiske innendørsrom (kontrollrom, sykehus, flyinteriør), insister på både lav røyk- og halogenfri karakter og be om leverandørens MSDS og testrapporter for forbrenningsprodukter.

Sammenligningstabell: jakkematerialer og nøkkelegenskaper

Installasjonsanbefalinger for å minimere brannrisiko og EMI

Praktiske installasjonskontroller reduserer både brannspredning og interferens:

• Unngå tett sammenkobling av strøm- og høyhastighetsdatakabler med mindre det brukes skjermet separasjon eller kanal; varme fra strømledere kan akselerere nedbrytning av kappe.
• Oppretthold grensene for fylling av kabelbrett og bruk brannstopp ved vegg-/takgjennomføringer med materialer som er kompatible med kappens kjemi.
• Dokumenter termineringspunkter og inkluderer en merkeordning på begge ender av kjøringer for å hjelpe til med fremtidig vedlikehold og forhindre utilsiktet frigjøring.

Aldring, inspeksjon og livssyklusstyring

Plan for slutten av levetiden: polymerer blir sprø, skjold korroderer og isolasjon kan utvikle mikrosprekker som forringer EMI-ytelsen. Anbefalt program:

• Periodiske visuelle inspeksjoner (hvert 2.–5. år avhengig av miljø) for sprekker, misfarging eller delaminering av jakken.
• Elektriske stikkprøver: isolasjonsmotstand og kontinuitet for avløp/skjold for å verifisere integriteten etter installasjon og etter enhver hendelse (overtemperatur, flom).
• Hold oversikt over delersporbarhet (batchnummer, leverandørrapporter) – dette tillater målrettet utskifting hvis et spesifikt parti viser akselerert aldring.

Spesifisering av flammehemmende datamaskinkabel og overordnet skjermet datamaskinkabel: en sjekkliste for anskaffelser

Bruk denne komprimerte sjekklisten i tilbudsforespørseler for å få epler-til-epler-sitater:

• Nøyaktige standardreferanser kreves (f.eks. IEC 60332-1, UL94 V0, EN 61034) og numeriske passeringsgrenser.
• Skjermtype og dekning (folie %, flette %), størrelse og plassering av avløpstråd.
• Jakkemateriale, krav til halogenfri og kontinuerlig driftstemperatur.
• Ampasitetsreduksjonstabeller for buntet installasjon og maks anbefalt brettfylling.
• Be om prøvetestrapporter og MSDS for de eksakte materialpartiene som er foreslått.

Hvis du vil, kan Junshuai tilby skreddersydde prøvekabler og testdokumentasjon slik at du kan validere ytelsen i ditt spesifikke miljø – vi hjelper vanligvis kunder med å kjøre målrettede aksepttester for å matche deres operasjonelle behov.

Når skal man velge kombinerte løsninger: eksempler fra reelle utplasseringer

Eksempler der kombinert flammehemmende og overordnet skjermet konstruksjon er det riktige valget:

• Datasentre med varme/kalde ganger der både røyk/toksisitet og EMI (fra tett kraftelektronikk) er bekymringsfulle — velg LSZH jakkefoliefletteskjold.
• Kabling for offentlig transport og jernbanekjøretøy der flammeutbredelse og lave giftige utslipp er obligatoriske og mekanisk misbruk krever fletteforsterkning.
• Industrielle kontrollrom ved siden av VFD-er hvor EMI-undertrykkelse reduserer plagsomme turer og flammehemming reduserer risikoen for brannspredning.

Siste praktiske tips

Spesifiser de virkelige installasjonsbegrensningene (bøyeradius, brettfylling, eksponering for oljer/UV) sammen med flamme/EMI-krav i anskaffelsesdokumentet; leverandører som leverer matchede testrapporter og prøvedeler for in-situ testing sparer deg for tid og reduserer risikoen for ettermontering. Hos Junshuai ønsker vi velkommen på stedet eller laboratorievalidering av våre Flammehemmende datamaskinkabel og overordnet skjermet datamaskinkabeldesign — vi samarbeider med kunder for å produsere nøyaktig den kabelkonstruksjonen de trenger, støttet av CCC, UL, ISO9001 og CE-dokumentasjon.
